VCF sur Dell EMC VxRail – Création d’un workLoad VxRail – 210 min read

Temps de lecture : 9 minutes

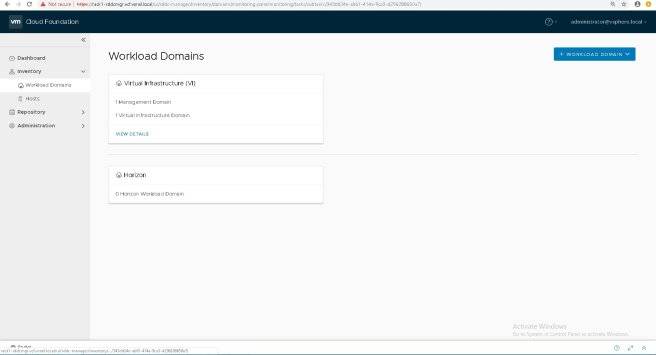

Dans cette démo, nous allons parcourir la création d’un domaine de workload de l’infrastructure virtuelle VxRail. Cliquez sur le menu “Workload Domains” à gauche.

Cliquez sur le lien “View Details” pour continuer.

Ajoutons un Workload Domain VxRail. Cliquez sur le bouton + Workload Domain en haut à droite de l’écran pour continuer.

Cliquez sur l’élément de menu Configuration de l’infrastructure virtuelle VI-VxRail pour continuer.

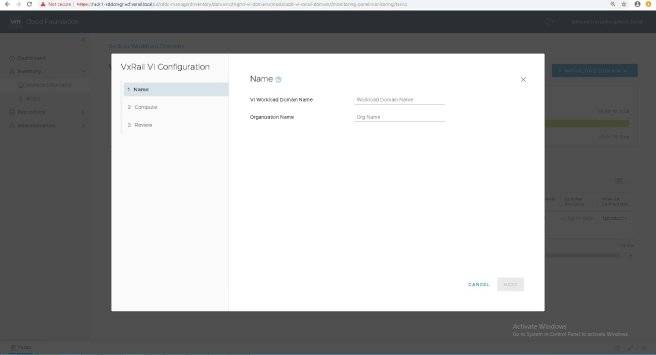

Nous sommes maintenant lancés dans l’assistant de configuration de VxRail VI. La première étape consiste à fournir le nom Workload Domain et de l’organisation. Cliquez sur la ligne de texte VI Workload Domain Name pour entrer un nom de domaine et d’organisation.

Dans la première phase de création du domaine Workload VxRail VI, le SDDC Manager créera une structure de domaine Workload et déploiera un vCenter qui sera utilisé pour le gérer.

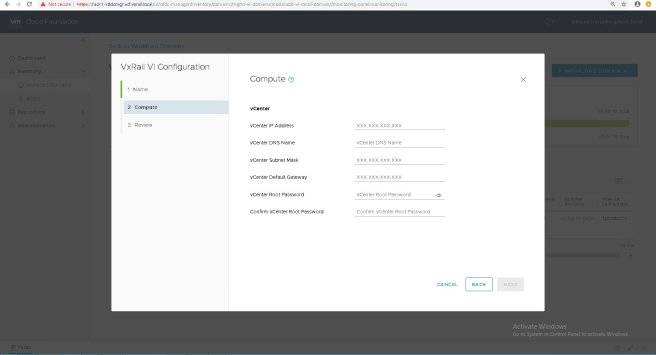

VxRail a la capacité d’être déployé en tant que cluster autonome autogéré ou dans un environnement VMware existant géré par vCenter. Ce dernier est la façon dont nous allons déployer VxRail pour notre Workload Domain. À cette étape, nous devons compléter les informations pour le vCenter. Cliquez sur le bouton Next pour continuer.

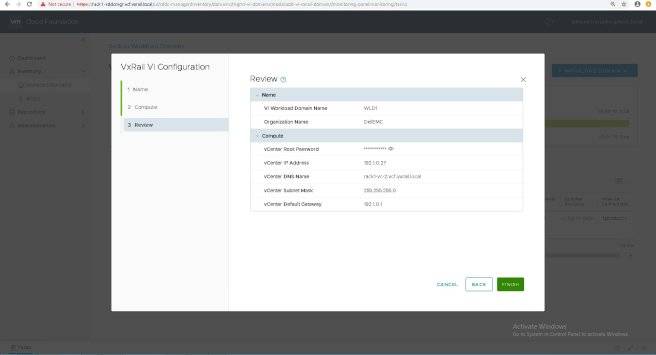

Nous voyons ici un résumé des informations qui ont été saisies.

Cliquez sur le bouton Finish pour commencer la création du Workload Domain et le déploiement du vCenter.

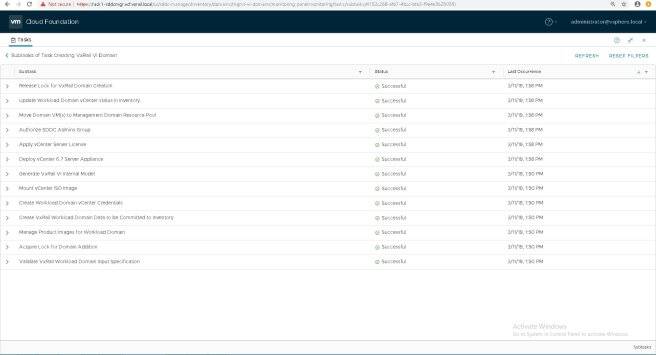

Nous pouvons voir la liste des tâches que le gestionnaire SDDC effectue et leur état d’achèvement associé dans le volet Tasks. Le SDDC Manager a termine avec succès toutes les tâches. Cliquez sur l’icône X dans le coin supérieur droit pour continuer.

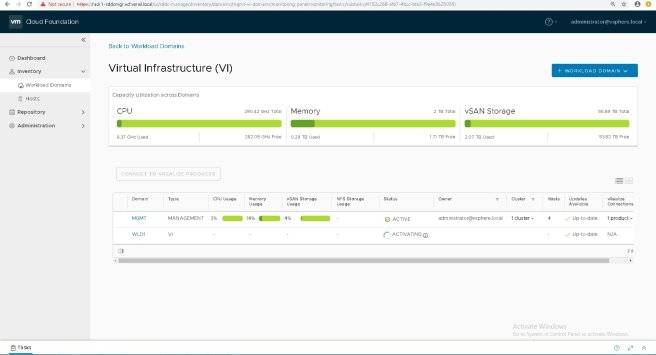

Vous pouvez maintenant voir que le nouveau Workload Domain  (WLD1) a été créé. Il est actuellement en “Activating State” (état d’activation). Ceci est dû au fait que nous n’avons pas encore de clusters VxRail dans ce domaine.

Jetons un coup d’œil dans le vCenter du domaine de gestion pour voir le vCenter du WLD1 que le gestionnaire du SDDC a déployé.

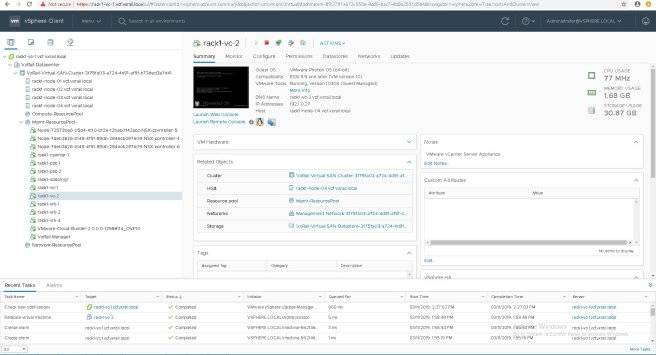

Il semble que le vCenter ait été déployé avec succès sur le cluster Management Domain. Cliquez sur la VM rack1-vc-2 pour voir ses détails.

Maintenant que notre construction du Workload Domain a été créée et que le vCenter utilisé pour le gérer a été déployé avec succès, il est temps d’exécuter le processus de déploiement natif du cluster VxRail afin que nous puissions l’ajouter au Workload Domain.

Cliquez sur la barre d’adresse du navigateur pour accéder à la console de l’assistant de déploiement du VxRail Manager.

Un autre avantage de l’intégration de Cloud Foundation on VxRail entre SDDC Manager et VxRail Manager, est le fait que nous pouvons utiliser les mêmes processus administratifs natifs de VxRail pour un cas d’utilisation de Cloud Foundation, qui pourrait être utilisé pour tout autre cas d’utilisation autonome de VxRail.

Passons en revue le processus de déploiement natif de VxRail ici. Cliquez sur le bouton Get Started pour commencer.

Pour visualiser l’installation step-by-step cliquez sur ce lien.

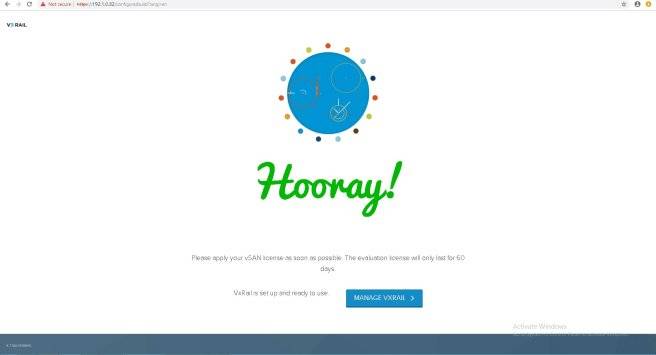

Hourra ! La construction de VxRail est terminée avec succès. Cliquez sur le bouton Gérer VxRail pour lancer la console HTML5 de vCenter où toutes les activités de gestion de VxRail Manager sont effectuées à l’aide du nouveau Plugin vCenter.

Vous pouvez maintenant voir un nouveau vCenter listé avec un nouvel objet DataCenter contenu en dessous. Cliquez sur le hachage VxRail-Datacenter pour exposer le nouveau cluster VxRail.

Ici, nous voyons le cluster VxRail à 3 nœuds qui vient d’être construit. Remarquez qu’une VM dédiée à VxRail Manager est en place et fonctionne. Chaque cluster VxRail déployé aura sa propre VM VxRail Manager qui sera responsable de la gestion de son cluster.

Tous les clusters VxRail sont configurés avec le vSAN comme stockage principal pour les Workloads en cours d’exécution.

Maintenant que nous avons vu ce que VxRail Manager a configuré pour un déploiement natif de cluster VxRail. Il est temps d’ajouter le cluster au Workload domain VxRail VI.

Cliquez sur la barre d’adresse du navigateur pour lancer la console SDDC Manager. Sélectionnez le lien WLD1 pour faire apparaître l’écran du tableau de bord de ce Workload Domain.

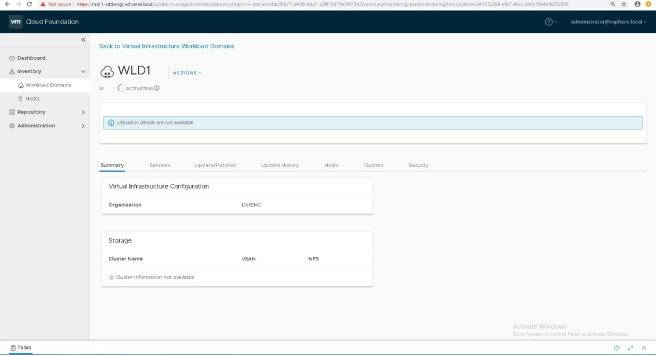

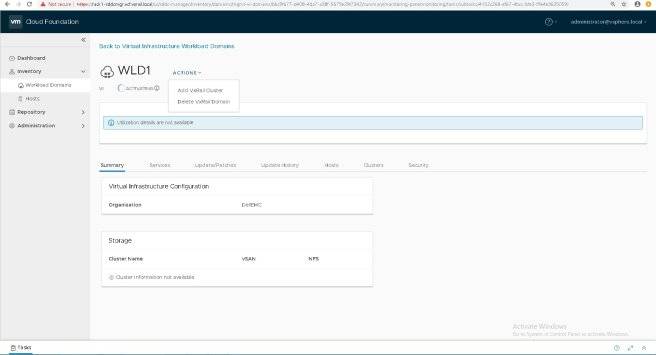

L’écran du tableau de bord du Workload Domain WLD1 ne contient pas encore d’informations puisque le domaine de charge de travail est toujours vide. Cliquez sur le menu Actions pour lancer le menu Ajouter un cluster VxRail (Add VxRail).

Cliquez sur le menu Add VxRail Cluster pour continuer.

La première étape consiste à associer le VxRail Manager fonctionnant sur le cluster VxRail qui sera ajouté au SDDC Manager. Cela afin qu’il puisse découvrir le cluster et effectuer les opérations de cluster nécessaires pour l’ajouter au Workload Domain.

Cliquez sur le bouton Next (Suivant) pour continuer.

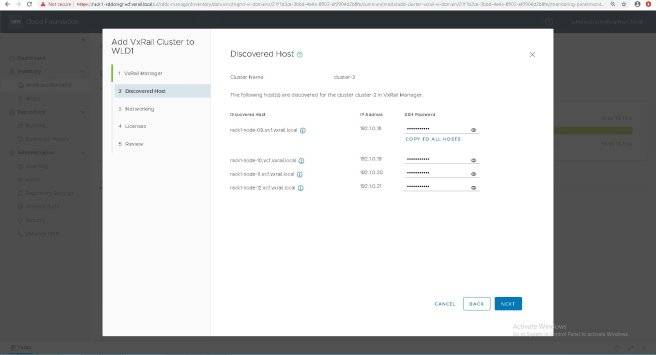

Une fois que SDDC Manager découvre les hôtes, vous devez entrer le mot de passe SSH pour chaque hôte afin que SDDC Manager puisse l’utiliser pour communiquer avec les hôtes.

Cliquez sur la ligne de texte du mot de passe SSH pour le premier hôte à entrer le mot de passe. Cliquez sur le bouton Next (Suivant) pour continuer.

Pour compléter ce qui est déjà inclus et configuré dans VxRail, SDDC Manager va automatiquement déployer et configurer les parties restantes de la pile logicielle de la Cloud Foundation, y compris les composants NSX.

Il s’agit du premier cluster ajouté au domaine de la charge de travail, par conséquent, aucun gestionnaire NSX n’a encore été déployé. SDDC Manager le déploiera dans le cadre du processus “Add Cluster”, en même temps que l’installation des VIB NSX sur chaque hôte.

Tout cluster ultérieur ajouté au Workload Domain ne nécessitera pas d’autre instance du NSX Manager. Seuls les VIBs NSX seront installés sur chaque hôte de ce cluster.

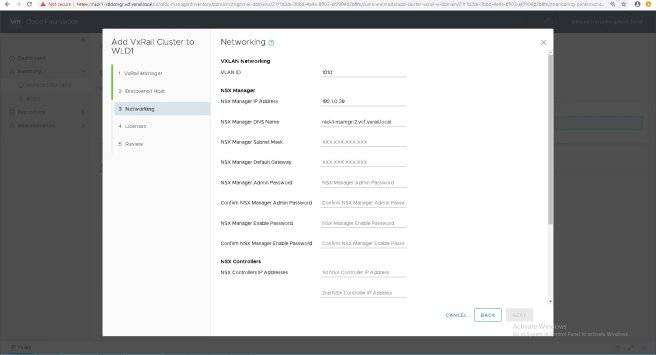

Complétez les informations NSX nécessaires ici. Cliquez sur la ligne de texte pour entrer les détails du VXLAN ID requis.

<

a href="https://www.brico4kids.com/?attachment_id=2777">

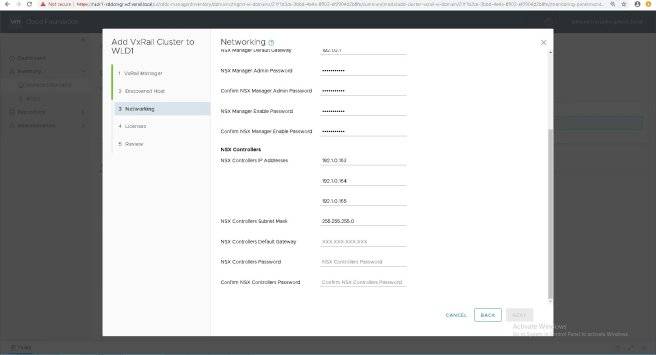

Cliquez sur la première ligne de texte de l’adresse IP du contrôleur NSX pour entrer les autres informations relatives au NSX. Cliquez sur le bouton Next (Suivant) pour continuer.

 Nous allons entrer les clés de licence NSX et vSAN requises. Les clés ont été incluses dans notre fichier de configuration original de Cloud Builder, donc ces champs ont été pré-remplis. Cliquez sur le bouton Next (Suivant) pour continuer.

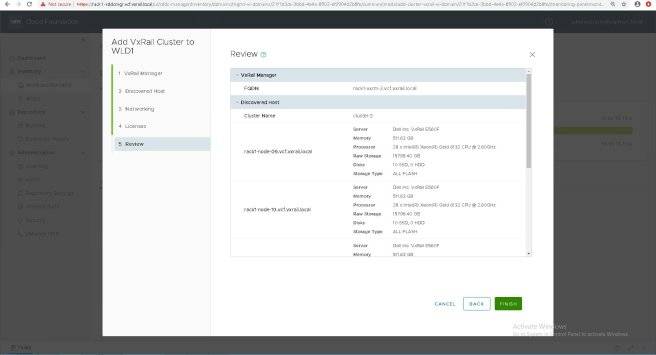

Vérifiez les informations saisies ici. Tout semble correct.

Cliquez sur le bouton Finish pour commencer d’ajouter SDDC Manager  VxRail Cluster au Workload Domain workflow.

Vous pouvez visualiser et contrôler l’état des tâches que le SDDC Manager effectue pour le flux de travail dans le volet des tâches (Task).

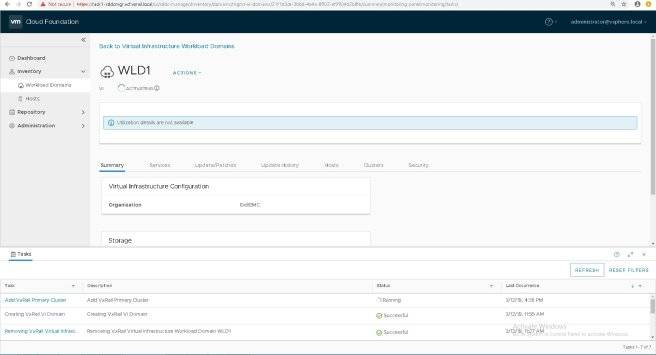

La tâche Add VxRail Primary Cluster workflow est maintenant en cours d’exécution.

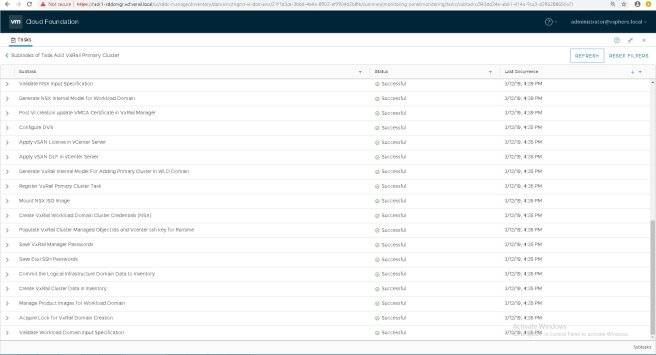

Toutes les tâches ont été achevées avec succès. Cliquez sur le X pour fermer la fenêtre du volet des tâches.

Vous pouvez maintenant voir que le statut du WLD1 est Actif ; il contient 1 cluster et 3 hôtes.

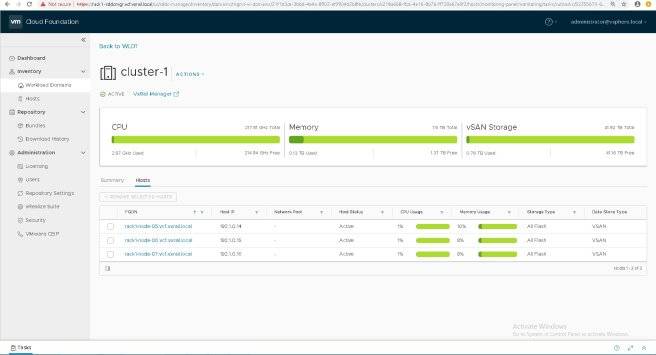

Ici, dans le menu Hosts, nous voyons des détails sur les hôtes qui se trouvent actuellement dans le Workload Domaine.

Regardons les détails du Workload Domain Cluster Details après l’achèvement du workflow au niveau du vCenter pour voir quels éléments supplémentaires ont été configurés par le SDDC Manager.

Cliquez sur la barre d’adresse du navigateur pour lancer la console vCenter.

Chaque vCenter déployé dans Cloud Foundation le sera en mode lié amélioré. Cela permet à l’administrateur de Cloud Foundation d’avoir une visibilité globale sur l’ensemble de l’infrastructure du Workload Domain. En faisant en sorte que chaque Workload Domain soit géré par son propre vCenter et son propre NSX Manager, cela donne également à l’administrateur la possibilité d’établir différentes politiques de sécurité et de configuration pour chaque Workload Domain en fonction des besoins de l’entreprise ou de la charge de travail qui sont indépendants les uns des autres.

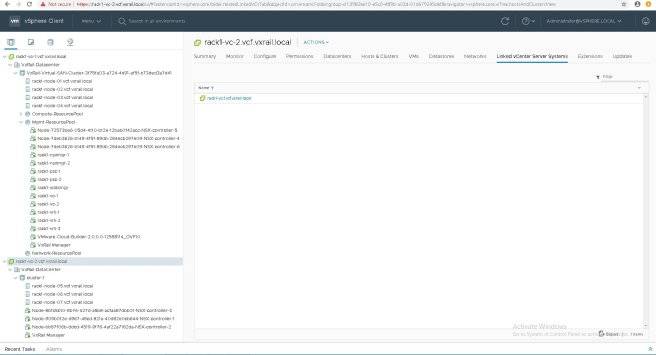

Cliquez sur le menu Linked vCenter Server Systems (Systèmes de serveurs vCenter liés) pour continuer.

Nous voyons ici que le vCenter du WLD1 a été lié au vCenter du domaine de gestion. C’est également la raison pour laquelle nous sommes en mesure de voir tous les vCenters et leurs clusters respectifs dans une vue vCenter. Cliquez sur le menu Extensions pour continuer.

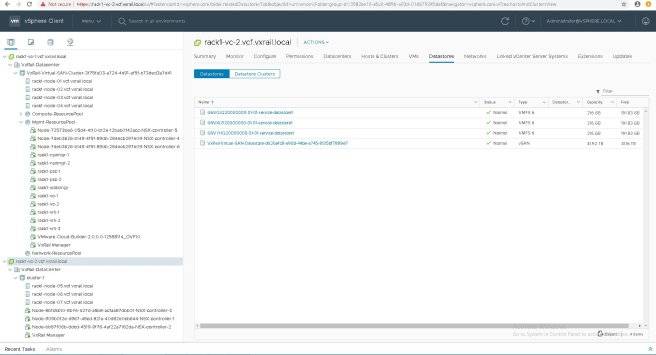

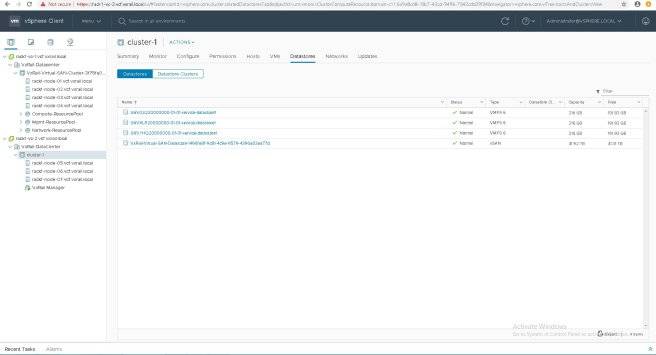

Ici, nous voyons les magasins de données qui ont été configurés sur le cluster. Le stockage principal pour tous les Workload Domains de VxRail VI est vSAN.

Regardons maintenant la configuration NSX que le SDDC Manager a automatiquement effectuée lors de l’opération Add VxRail Cluster. Cliquez sur le menu de la barre d’outils Menu pour continuer.

Sur cet écran du tableau de bord, vous remarquerez que le gestionnaire NSX par défaut est 192.1.0.38. Il s’agit du gestionnaire NSX pour le Workload. Sélectionnez le lien 192.1.0.38 Standalone pour faire apparaître un menu pour tous les gestionnaires NSX déployés.

Nous pouvons maintenant voir qu’un nouveau gestionnaire NSX avec une adresse IP de 192.1.0.39 a été déployé et configuré avec succès.

Le contenu du tableau de bord affiché est celui de l’instance NSX Manager déployée pour notre Workload domain WLD1 VxRail VI.

Le dernier élément à souligner est la possibilité d’activer sans effort la journalisation centralisée pour le cluster VxRail qui vient d’être ajouté au nouveau Workload Domain.

En option, vRealize Log Insight peut être autorisé à collecter et à analyser les logs des composants du Workload Domain VxRail VI et des charges de travail qui y sont exécutées.

Nous pouvons permettre au SDDC Manager de configurer automatiquement les hôtes de tous les Workload domaines VxRail VI et de collecter leurs journaux à partir de l’interface utilisateur du SDDC Manager.

Cliquez sur le menu Administration pour le développer.

Cliquez sur le menu vRealize Suite pour continuer.

Le menu vRealize Suite offre la possibilité de gérer le déploiement et d’accéder aux composants vRealize utilisés pour la gestion et les opérations de cloud computing.

C’est là que nous accédons à l’écran de configuration de vRealize Log Insight et que nous avons l’option d’activer la collecte de journaux pour les Workload domaines VxRail VI.

Cliquez sur le bouton “Enable” pour que SDDC Manager exécute un workflow permettant la collecte des logs sur les hôtes de notre nouveau domaine WLD1 Workload.

Examinons les résultats de la configuration de SDDC Manager. Connectez-vous à l’instance Log Insight en cliquant sur le lien vRealize Log Insight en haut de l’écran.

Cliquez sur l’icône du menu dans le coin supérieur droit pour faire apparaître les options du menu de configuration. Sélectionnez Administration pour continuer.

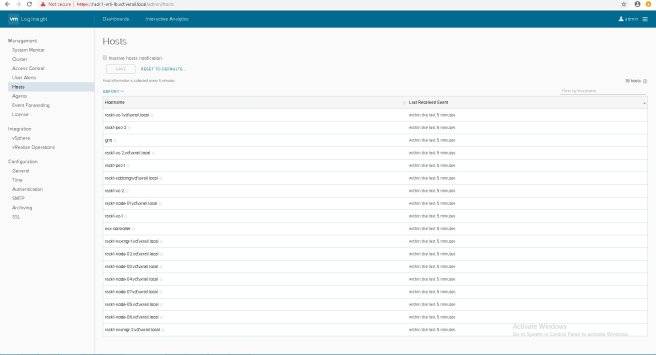

Cliquez sur le menu Hosts pour afficher la liste des hôtes et des composants actuellement activés pour la collecte des logs.

Vous pouvez maintenant voir, ainsi que tous les hôtes et composants du domaine de gestion, que les hôtes et composants du WLD1 ont maintenant leurs journaux collectés par Log Insight.

Ceci conclut cette fiche d’installation step-by-step.
